平安国际金融中心

世界第四高建筑,是包括写字楼、商业及酒店的大型商业综合项目。

项目地点:

广东省深圳市

建筑面积:

459525㎡

建筑高度:

599m

客户:

中国平安人寿保险股份有限公司

合作伙伴:

KPF

设计/竣工:

2008/2017

产品类别:

公共建筑、数字化工程、酒店机电

参与专业:

建筑、结构、机电、BIM、项目管理

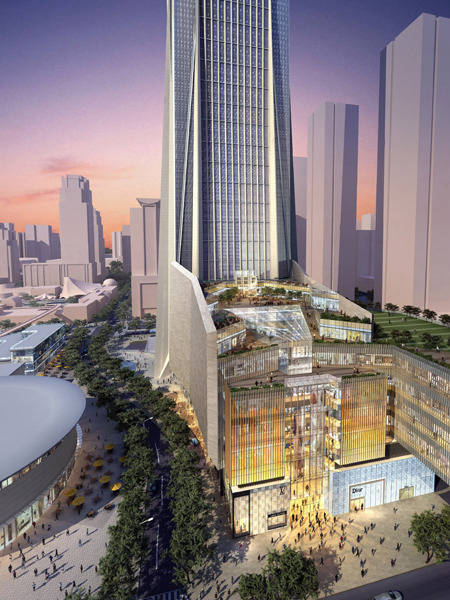

项目位于深圳市福田中心区,规划设计理念是为城市提供公共活动及工作空间,成为该区域的核心,并打造一个具有视觉张力和象征意义的作品。

599米建筑高度直接带来了工程项目在技术高度上的挑战,这是CCDI参与重要超高层建筑一个重要的里程碑项目。

建筑设计

建筑设计:
• 设计理念旨在为城市提供公共活动及工作空间,并使之成为福田中心区的核心,打造一个具有视觉张力和象征意义的作品。

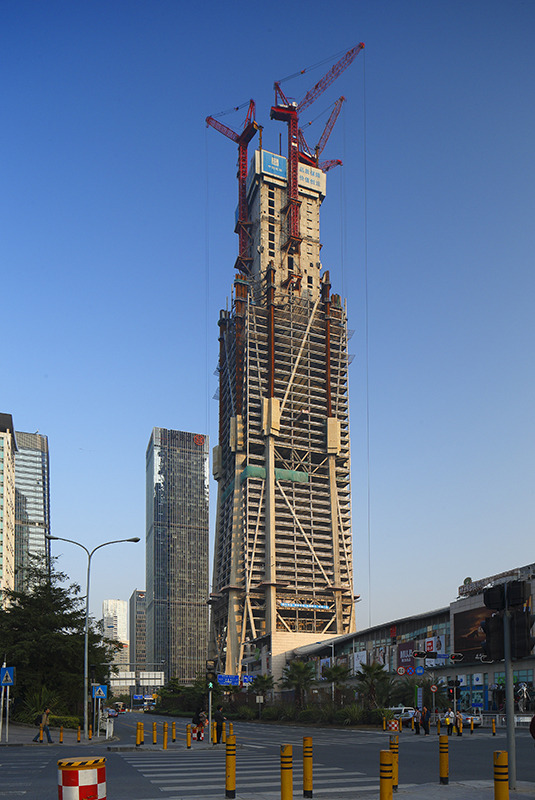

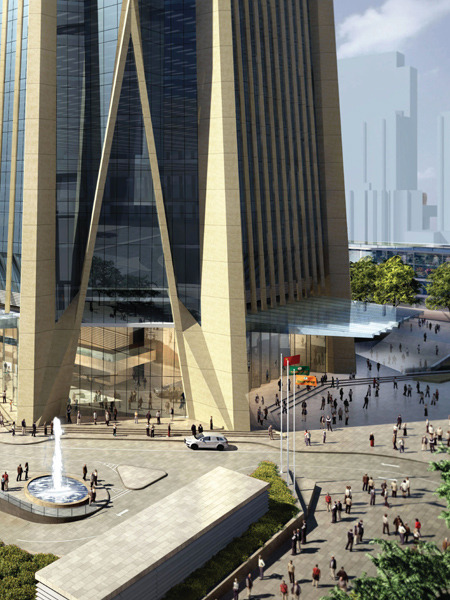

• 北塔塔楼外筒由八根型钢混凝土巨柱及巨型斜撑框架构成,为高楼创造了良好的视野条件,这个由玻璃、金属和石材组成的塔楼优雅地锚固于坚实的建筑基础,将以599m的绝对高度成为深圳第一高楼。

项目管理

项目管理:
• 这样的一个超大复合型工程项目,从设计到建造完成周期长达九年,过程中对设计、技术以及管理的要求都很高,需要具备“工程+技术+建筑”的工程理念提供工程技术专业服务,这也是中国平安对项目的所有参与方提出的要求。•
CCDI作为国内设计院,除了承担在设计进度要求按时提交各专业的施工图设计文件外,还要承担施工阶段现场所需的各类工程技术专业服务,包括:
一、所有服务要求均以合约约定为出发点且必须履约,施工图设计文件作为工程招标合约文件的一部分所要求达到的精准、详实;
二、需对项目中所出现的各类细分专业提供技术评估和确认,保证最终的设计与技术解决方案可行,承担设计总包协调管理工作和责任;
三、工程周期一长,各类设计修改的可能性就大大增加,除了业主在资产、物业管理需求不断变化调整,项目还面临着现行设计、技术与施工规范上不断增补等带来的论证、设计修改配合量大;
四、因工程合约拆分,现场上总包、分包以及供应商的工作界面远远超过其他一般项目,CCDI作为在设计与技术服务的归口,配合设计修改、变更并提供设计与技术的答疑和解释,且满足现场管理流程要求,沟通协调工作量巨大;
五、需对各类设计修改、专项深化设计提供技术评估和技术确认,保证最终的设计与技术解决方案可行,且不影响工程整体进度和造价;
六、在整体工程进度紧迫、施工界面多的情况下,CCDI对所有出现的现场问题,还需保证服务响应的及时性和技术问题最终解决的时效性。

结构设计

结构设计:
• 采用巨型空间斜撑框架-劲性钢筋混凝土核心筒-外伸臂结构体系,合理配置内筒外框结构及其连接构件,形成多重抗侧力空间结构体系;
• 外框结构设置空间带状桁架、巨型钢斜撑和V形撑等,提高外框结构刚度,增加多余约束,形成较为可靠的二道防线;
• 首创的V形撑主要承担建筑角部重力荷载,控制角部区域楼板竖向振动,同时巧妙结合了建筑立面造型,体现了建筑与结构和谐;
• 合理确定巨柱计算长度,保证巨柱的安全性;
• 首次提出超高层建筑楼层高度预留和竖向构件长度预留的设计概念和计算方法,为建筑施工及投入使用后的结构健康监测提供了科学依据,同时提高了建筑物使用性能水准。
• 关键节点局部有限元分析、TMD减振分析、混凝土长期收缩徐变及温度效应影响分析和结构抗震动力弹塑性分析等计算分析,有力地保证了工程的安全性、合理性。

机电设计

机电设计:
• 获得LEED –CS金级预认证
• 蓄冰容量40000RTH,大温差空调水系统设计,降低运行成本
• 首次为冷却塔配置防雾加热盘管,提高排风温度,减少“白雾”
• 空气处理机组+全热回收新风机组,节约能源
• 雨水、中水及空调冷凝水的回收及利用,为项目节约20%的用水量
• 空调系统循环冷冻水水质监测及补充循环的首次应用
• 重要机电设备及管线抗震设计的首次应用,提高机电设备抗自然灾害及迅速恢复运行能力。
• 分区设置变配电所,节省前期的电缆造价,有效降低后期运行的能耗损失

BIM

BIM:
CCDI作为平安金融中心项目的BIM顾问,在项目设计和施工过程中,根据实际情况,与平安业主经详细的讨论,确定将项目的BIM应用主要集中在以下几个方面,并通过《BIM实施导则》的方式予以描述。

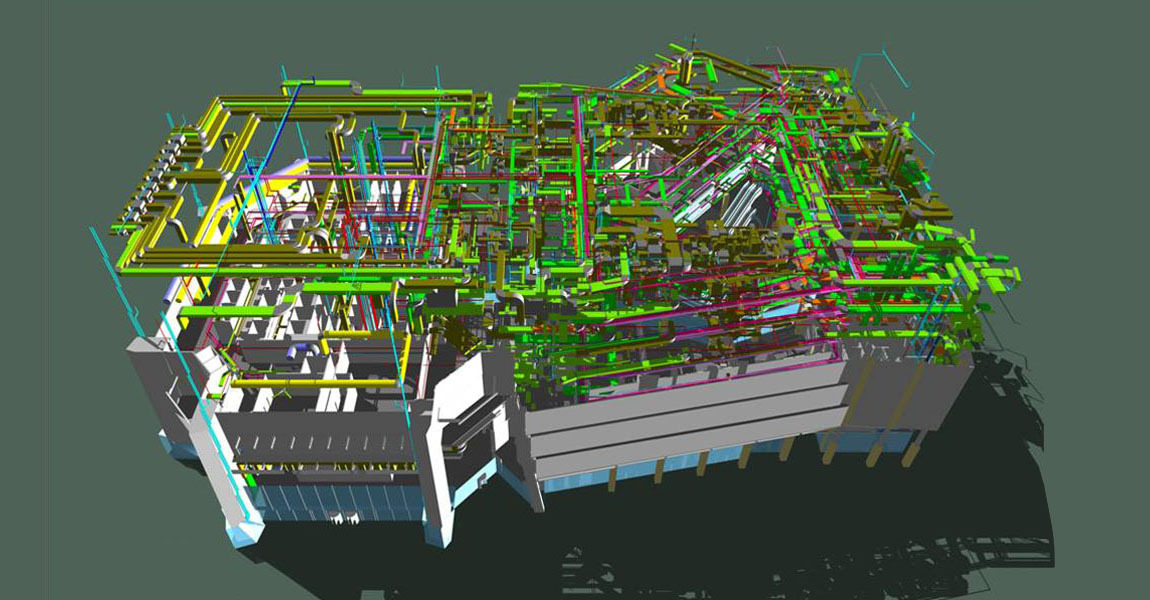

• BIM设计辅助:施工图设计后期,以管线综合、净空控制、精装配合为主的BIM设计;
• BIM深化设计:在实体施工前,力推以主体钢结构、机电和幕墙作为重点的BIM深化设计,解决施工真实遵照的问题;
• BIM施工模拟,整体进度计划BIM模拟和复杂区域或工艺的BIM模拟,用于用于探讨、验证施工方案,计划跟踪施工进度,各专业之间的调度安排,以及进行技术交底;
• BIM信息平台,用于现场无纸化沟通与检验,并通过项目的信息管理平台进行信息的统一发布与更新;
• 竣工模型交付,用于建筑信息的数字化存储,以及进一步的数字化运营。
• 在BIM服务实施的过程中,CCDI既注重项目的统一技术标准制定与贯彻,同时也注重BIM管理体系与流程的建设与执行,在技术与管理两方面确保项目BIM实施取得预期效果。
LEED –CS金级预认证
2013年“创新杯”建筑信息模型(BIM)设计大赛最佳BIM工程设计二等奖 ;
● 2013年“创新杯”建筑信息模型(BIM)设计大赛最佳BIM协同设计二等奖;
